LA RADIO EN ONDES COURTES ::..

AVERTISSEMENT : Les textes et les images appartiennent à l'auteur : J-P Perroud. Suite à de nombreuses copies de ces pages, je rappelle que les utilisations abusives seront dénoncées ...

L'écoute :.

Le radio-amateur n'est pas seulement le technicien passionné qui passe sa vie dans une chambre remplie d'émetteurs et récepteurs radios, de livres avec d'énormes antennes sur sa maison, dans son jardin ou même dans sa chambre à coucher, si si ...

Etre un radio-amateur, c'est aussi le plaisir d'aimer la radio sous toutes ses formes. Le simple plaisir d'être un auditeur, de toucher et de règler une radio, d'écouter des émissions qui arrivent des quatre coins du monde par la magie des ondes courtes ou des ondes moyennes. Par exemple : Radio Suisse Internationale, La voix de l'Amérique, Radio Bagdad, Radio Moscou, Radio Vatican, Radio Beijing etc ...

Les émissions de ces radios sont à heures fixes et en différentes langues, et elles se propagent sur le pourtour de la terre. Ainsi, beaucoup de personnes gardent le contact avec leur pays d'origine ou peuvent écouter les informations politiques et culturelles d'autres pays.

Mapemonde

On peut ainsi écouter les nouvelles du pays concerné, la météo, des débats et des émissions culturelles. La plupart des stations radios ont des émissions en plusieurs langues. Par exemple, on peut écouter les nouvelles de Finlande en français deux fois par jour à heure fixe.

Radio Finlande International sur 11755 kHz ou sur 9500 kHz.

Pour cette pratique, un simple petit récepteur de voyage du commerce (récepteur mondial), qui reçoit les ondes courtes, désignation OC ou SW en anglais, vous permet déjà d'écouter le monde entier.
Quand je pars en vacances, je prends toujours un petit récepteur avec moi. Il me permet de tester la réception dans ce coin et d'écouter mes stations préférées.

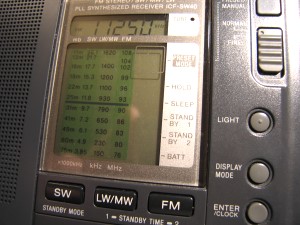

Récepteur de voyage Récepteur de voyage pour navigation

Livré avec votre récepteur radio ou en librairie (le fameux WRTH, World Radio TV Handbook), on y trouve des listes de stations avec les heures d'émission dans la langue de votre choix.

C'est un passe-temps merveilleux que d'écouter ce que les autres ont à nous dire. C'est aussi une méthode pour voyager dans sa tête ou pour rêver.


Le code SINPO :.

Dès que vous pratiquez ce genre d'écoute, vous êtes déjà un radio-amateur, vous êtes "une oreille".

Pour ceux qui veulent être plus actif et qui aiment les contacts, vous pouvez remplir un rapport d'écoute, et l'envover à l'adresse de la radio concernée. L'adresse est annoncée en fin d'émission ou au "courrier de l'auditeur". En général, vous recevrez une carte, dite carte QSL, avec un mot de remerciement. Ce rapport que vous envoyez, se nomme le rapport SINPO.

Avec le code SINPO, vous exprimez clairement la qualité de la réception de l'émission écoutée. Ces informations sont très précieuses pour la station radio qui produit l'émission.

Le codage SINPO
NOMAbrév.Valeur
5
Valeur
4
Valeur
3
Valeur
2
valeur
1
Intensité
du signal
Sexcellentbonmoyenfaiblemédiocre
InterférencesInullelégèremodéréesévèreextrême
BruitsNnulslégersmodéréssévèresextrêmes
PropagationPnullelégèremodéréesévèreextrême
Appréciation
d'ensemble
Oexcellentebonnemoyennefaibleinaudible

Exemple de code : SINPO = 35344

En général, vous ajoutez avec le code, un texte de commentaire de l'émission, la date et l'heure de l'écoute. Ne pas oublier de donner votre position d'écoute, en indiquant le pays et la ville


RECEPTION DE TEXTES ET D'IMAGES AVEC LA RADIO ::..

Introduction :.

La transmission d'images n'est pas l'appanage des satellites, ni des liaisons entres modems avec des sites BBS, ou avec internet. Le bon vieux réseau hertzien terrestre fait lui aussi office de convoyeur. En ondes courtes, par exemple, entre les fréquences allouées aux radios commerciales, des canaux sont alloués aux radios amateurs et aussi à des services, dit: "services fixes".

Il est bien clair que la réception d'images par radio se fait avec du matériel de qualité, de bons récepteurs et de bonnes antennes. Mais déjà, avec des moyens simples et bon marché, nous arrivons quand-même à satisfaire notre curiosité et à récolter des images qui nous enchanterons déjà.

Matériel minimum nécessaire
Un petit récepteur radio qui permet de recevoir les ondes courtes, OC (SW), sur la gamme de 1600 KHz à 30000 KHz. La réception doit pouvoir se faire en mode BLU, bande latérale unique (SSB).
Un convertisseur analogique/digital (voir le schéma du montage plus bas)
Un PC avec quelques logiciels de types JVFAX, EZSSTV et HAMCOM que l'on trouvent sur les BBS, Internet ou autres CDROMs.

Plusieurs type de réceptions sont possibles:


La réception des images SSTV, FAX et satellites :.

En onde courte, on peut recevoir des images SSTV (Slow Scan Television) qui sont envoyées par des radio-amateurs sur les fréquences entre 3730 et 3740 kHz, 7035 et 7045 kHz, 14225 et 14235 kHz. (mode BLU).

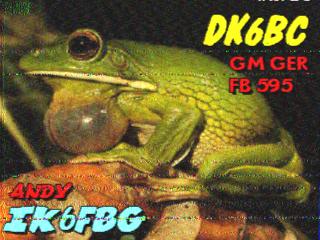

L'image ci-contre est reçue avec une antenne filaire installée à l'intérieur d'une chambre, d'une longueur d'environ 5 m. Ce n'est pas toujours aussi bon... Il faudrait avoir l'antenne installée à l'extérieur du bâtiment. On remarque quelques lignes de parasites.

La station spatiale russe MIR, envoyait occasionnellement des images pour les radio-amateurs. Ce sont des photos prisent à bord dans la station ou des vues de l'extérieur. Il fallait être patient, mais le résultat en valait la peine. Mir émetait sur la fréquence de 149,985 MHz, principalement le week-end.

La réception des fax météo est utile, par exemple, sur les bateaux en mer. Ces cartes simplifient le travail du navigateur et rendent plus précises les prévisions lors de la préparation de la navigation. Quelques fréquences pour la réception de fax météo:

Fax meteo

N'oubliez pas de visiter l'excellent site de Marius Rensen. Vous y trouverez les fréquences, les noms des stations, ainsi que l'horaire de diffusion des cartes.


Réception des images météo des satellites à orbites polaires :.

La réception des images satellites est aussi possible avec peu de moyens. Certe l'image ne sera d'une excellente qualité. L'important c'est de réussire sont rendez-vous avec le satellite, de l'écouter et si en plus on peut voir l'image qu'il envoie ...

On peut toujours améliorer la qualité de l'image en changeant l'antenne, en mettant un ampli HF ou ...

Matériel nécessaire:
Un récepteur de la bande des 2 mètres, entre 136 et 138 MHz et mode SSB.
Une bonne antenne pour la bande des 2 m.
Une carte son sur votre PC.
Un logiciel de décodage de type WXSAT, la radio en entrée sur la carte son du PC.
Un logiciel de calcul de la position des satellites (FOOTPRNT, STSPLUS ou TRAKSAT).
indispensable pour connaître l'heure du passage du satellite.
Ces logiciels se trouvent sur le Web.

Fréquence MHz Satellite
137.50 NOAA 15
137.62 NOAA 14
137.50 NOAA 12
137.30 METEOR 3-6
137.85 METEOR 3-5


Réception de textes RTTY :.

La réception RTTY (radio teletype) est très intéressante. Le signal émis est analogique et envoie des informations numériques. Le signal est composé de deux fréquences distinctes. Une donne la valeur 0 et l'autre la valeur 1. Vous pouvez capter des agences de presse étrangères, des textes envoyés par des stations météo, par des navires en mer, par des ambassades, des organisations humanitaires, etc. La recherche de ces informations est très intéressante. De plus en plus ces informations transitent via les satellites et désertent donc les ondes courtes.

Quelques fréquences d'agences de presse :

Fréq en kHz Station
11080 Syria, SANA, en français de 18h00à 18h30, anglais de 18h30 à 19h UTC
12186 Lybia, Jamahiriy, en anglais 17h30 à 18h30 UTC
12175 North Korea, KCNA, en français 21h30 à 23h00 UTC
18496.1 Maroc, Rabat Agence MAP

Exemple de réception RTTY

--- log opened Thu Jun 06 1997 19:05:47 UTC ---
IFIER L'EDUCATION DANS LE
19:05:48 UTC PATRIisme a travers les
19:05:48 UTC tes pittoreques.
19:05:48 UTC      SIGNALANT QUE LE MASSIF CHILBO, QUI ETAIT MONOPOLISE
19:05:54 UTC PAR LA CLASSE EXPLOITEUSE PENDANT LONGTEMPS, A ETE
19:06:02 UTC TRANSFORME EN UN JARDIN D'AGREMENT POUR LE PEUPLE A L'EPOQUE
19:06:12 UTC DU PARTC DU TRAVAILAN IL A AFFIRME QU'IL EST NECESSAIRE DE
19:06:22 UTC METTRE EN RELIEF SA PARTICULARITE DE SORTE QU'UN PLUS GRAND
19:06:33 UTC NOMBRE DE TRAVAILLEURS PUISSENT LE VISITER.
19:06:39 UTC      LE CAMARADE KIM JONG IL A INDIQUE QU'AFIN DE REWMQBA3@
vmieux ce site pittoresque, IL CONVIENT DE PROCEDER A UNE
19:06:58 UTC ENQUETE CONCRETE SUR LE LIEU ATHDE ONSTRUIRE BIEN, SUR
19:07:07 UTC CETTE BASE, DES CHEMINS POUR QU'ON PUISSE CONTEMPLER TOUS
19:07:17 UTC LES PAYSAGES DU CHILBO INTERIEA
19:07:22 UTC 00DU CHILBO EXTERIEUR ET DU
19:07:27 UTC CHILBO MARPTIME ET DE METTRE EMNPLACE DAVANTAGE
19:07:34 UTC D'INSTALLATIONS NECESSA RES AUX VISITEURS.
19:07:41 UTC      IL A MAINTENU QU'EN VUE DE PRESERVER TELS QUELS les
rpaysages particuwie  DU MASSIF CHILBO, IL FAUT ETRETENIR
19:08:00 UTC BIEN LES ENDROITS CELEBRES ET, EN MEME TEMPS, PREVENIR
19:08:10 UTC STRICTEMOPG LES DEGATS EVENTUELS PAR LE PHENOMENE
NATUREL.     il a dit qu'ODOIT VENER METICULEUSEMENT LE TNAVAIL
19:08:28 UTC D'ORGANISATION DE LA VISITE AU MASSIF CHILBO PUISQU'UN PLUS
19:08:39 UTC GRAMJ NOMBRE DE TOURISTES S'Y RENDRONT ET A PRECISE LES
19:08:58 UTC TACPD.))3' MOYENF tncrets pour y parvenir. APA
19:08:58 UTC 0706960256
--- log closed Thu Jun 06 1996 19:08:58 UTC ---

De plus en plus les services des agences de presse passent via les satellites. On trouve de moins en moins d'informations sur les ondes courtes.

Réception de la météo par code SYNOP ou synoptique

Identification de la station


CQ CQ CQ DE DDK2 DDH7 DDK9
FREQUENCIES   4583 KHZ   7646 KHZ   10100.8 KHZ
RYRYRYRYRYRYRYRYRYRYRYRYRYRYRYRYRYRYRYRYRYRYRYRYRYRYRYRYRYRYRYRY
CQ CQ CQ DE DDK2 DDH7 DDK9
FREQUENCIES   4583 KHZ   7646 KHZ   10100.8 KHZ
RYRYRYRYRYRYRYRYRYRYRYRYRYRYRYRYRYRYRYRYRYRYRYRYRYRYRYRYRYRYRYRY
.......

CQ CQ CQ DE DDH47 DDH9 DDH8
FREQUENCIES   147.3 KHZ   11039 KHZ   14467.3 KHZ
RYRYRYRYRYRYRYRYRYRYRYRYRYRYRYRYRYRYRYRYRYRYRYRYRYRYRYRYRYRYRYRY
CQ CQ CQ DE DDH47 DDH9 DDH8
FREQUENCIES   147.3 KHZ   11039 KHZ   14467.3 KHZ
RYRYRYRYRYRYRYRYRYRYRYRYRYRYRYRYRYRYRYRYRYRYRYRYRYRYRYRYRYRYRYRY
.......

Réception


zczc 668
Sidn21 ekmi 070900
aaxx 07094
06030 31970 22003 10111 20084 30226 40242 51010 70240 80001
  333 82070 =
06060 32980 61805 10125 20077 30176 40241 51007 81032
  333 81362 86070 =
06070 31470 42703 10107 20093 30216 40244 52009 70341 81130
  333 81815 83358 =
06120 32280 42504 10123 20112 30219 40245 52007 84631
  333 81705 83360 =
06180 32682 73102 10115 20101 30239 40245 51007 87531
  333 87646 =
06193 31658 83510 10136 20119 30223 40236 52005 71022 8807/
  333 88340 =

nnnn

Réception avec décodage (HAMCOM)


10035 [Germany, 54ø32'N 009ø33'E SCHLESWIG]
11575 [manned] [cloud height:600-1000m] [visibility:25km]
42905 [cloud cover:4/8] [wind dir:290 deg, speed:5]
10066 [air temp:+6.6]
21022 [dew-point temp:-2.2]
30131 [pressure at station level:1013.1hPa]
40190 [pressure at sea level:1019.0hPa]
53014 [pressure:increasing rapidly] [change in 3h:1.4hPa]
69922 [precipitation:0.2mm during last 12 hours]
70181 [past wx: shower(s), cloud cover 1/2 of sky]
      [wx now: Clouds generally dissolving or becoming less developed]
84801 [cloud info]
  333 [section 3]
10094 [maximum temp:+9.4]
20029 [minimum temp:+2.9]
55307 81823 [clouds:1/8 or less, cumulus, 690m]
83633 [clouds:3/8, stratocumulus, 990m]


En cherchant sur le WEB, vous trouverez des listes de fréquences. Dans les transmissions numériques, on trouve différents types de codages.

Quelques types de codage
Baudot Le plus courant et le plus ancien
ASCII Peu utilisé en 7 ou 8 bits
CW Le bon vieux code morse, pas numérique
SITOR A/B Employé dans la marine (NAVTEX) et par les radios amateurs (AMTOR)
Packet Radio Utilisé par les radios amateurs


Construction d'un convertisseur analogique -> digital simple :.

Avec ce petit montage qui se branche sur la sortie haut-parleur ou écouteur de votre radio, vous pourrez convertir le signal de sortie, pour l'injecter sur le port sériel de votre PC. Ce montage est autoalimenté par le port série de votre PC. Les résultats sont bons.

Schema du convertisseur de J-P Perroud
Schéma du convertisseur de J-P Perroud.
Petit matériel


Radio logicielle SDR (Software Defined Radio):.

Il existe des petits récepteurs à un prix très abordables. Ils utilisent un chip R820t dont les fonctions sont détournées, dansle cas de la clé USB DVB-TV :-)
Ils sont très intéressants pour écouter en HF la FM, la bande avions, les pagers etc ...


Exemple de récepteurs DSR très bon marchés chez les grands fournisseurs du WEB ...

Il faut installer un logiciel du type SDR# (SDRSharp) avec un pilote Zadig sur le port USB utilisé.

Capture d'écran de SDR Sharp
Exemple de récepteurs DSR très bon marchés chez Geek, Aliexpress...

Il faut installer un logiciel du type SDR# (SDRSharp) avec un pilote Zadig sur le port USB utilisé.


Mon matériel utilisé pour la réception :.

Récepteur principal AOR modèle AR-3000A 100 kHz ~ 2036 MHz 50 pas/sec.
